介绍一种带式输送机的快速换带装置

发表时间: 2014-4-11 17:12:14

对于大倾角、长距离的带式输送机,输送带更换难度很大,而且换带期间正常作业被迫停止,因此缩短换带时间对提高企业的经济效益非常重要。下文介绍一种可快速更换带式输送机输送带的装置,该装置可很好地解决现有换带方法准备共走复杂、换带过程不连续且时间长的缺点。

带式输送机快速换带装置是由机架、步进小车(由夹紧液压缸、夹板、底座、连板和车轮等构成)、步进液压缸和导向滚筒等组成。

机架在上下两层分别安装有2个步进小车,每个步进小车都通过两个相同的步进液压缸连接在机架上。上层2个步进小车靠步进液压缸推力交替向前送带,4 个步进小车合用一台液压泵站。该装置使新输送带的铺设与旧输送带的收卷工作同步进行,而且更换过程连续快速,安全可靠,大大缩短了换带时间。

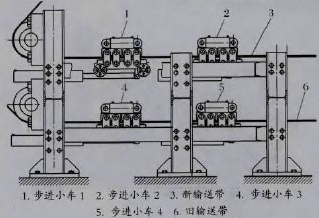

该装置的换带步骤如下(如下图):



1)由夹带装置将输送机上下输送带夹紧,然后在靠近带式输送机机头下方某处切割输送带。

2)将新输送带导入上层2个步进小车的夹板与底座形成的间隙中,绕过机架上层导向滚筒,将新输送带与上层旧输送带进行硫化连接。

3)将下层旧输送带绕过机架下层导向滚筒后,导入下层2个步进小车的夹板与底座形成的间隙中。

4)步进小车1夹紧输送带,步进小车2放松输送带,然后二者相向而行,步进小车1夹紧新输送带向前递送,步进小车2空行程。同时,步进小车4夹紧旧 输送带,步进小车3放是哪个旧输送带,然后二者相向而行,步进小车4夹紧旧输送带向后拉带,步进小车3空行程。在此过程中,步进小车1、4配合完成了新一 轮新输送带的递送与旧输送带的收卷工作。

5)由步进小策划2、3配合完成下一轮新输送带的递送与旧输送带的收卷工作。一轮和二轮为一个换带周期,以后不断重复该周期,直到新输送带完全 铺设到输送机上后,再次用上下输送带夹紧装置夹紧,量出新输送带长度,确定切割位置进行切割,然后将新输送带两端硫化连接。进行长距离输送带的更换时,滚 筒收卷到一定长度时,可以不停机将输送带各段运走后再换一卷输送带收卷,大大节省了换带时间。

6)新输送带硫化连接完毕后,打开输送带夹紧位置,输送带靠自重下滑张紧,再启动输送带张紧装置,换带完毕。

该装置结构紧凑,操作方便,整个换带过程全部由电气和液压系统自动控制,换带过程连续快速,大大缩短了换带时间,可以有效提高企业的生产效益,也为后续设计提供了理论依据。
