颚式破碎机

颚式破碎机(鄂式破碎机),俗称鄂破,是出现最早的破碎设备,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。颚式破碎机是矿山,建筑,选矿等行业中使用最广...
0371-67772727

颚式破碎机简介

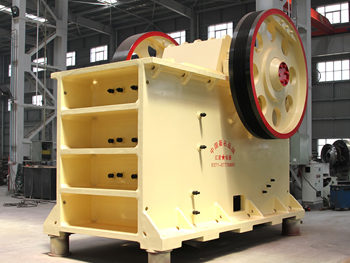

颚式破碎机图片

颚式破碎机简称颚破,是出现最早的破碎设备,是迄今为止使用最广泛的初级破碎设备。颚破具有破碎比大、产品粒度均匀、结构简单等特点。直到现在仍然广泛地在选矿厂、冶金、化工、建材、交通等工业部门,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。在许多生产线中都需要配置颚式破碎机。

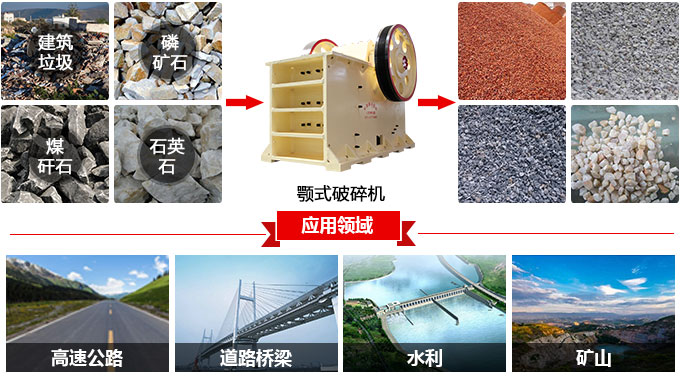

颚式破碎机用途

颚式破碎机用途

颚式破碎机作为一种常见的初级破碎设备,在采矿和采石过程中使用极其广泛,尤其是露天采矿,或露天采矿作业中。颚式破碎机通常不是单独工作的,一般配套于生产线的最顶端。将大块物料进行初步破碎后再由其它设备进一步加工。颚式破碎机型号差别巨大。大型破碎机一台重量可达几十吨,生产能力更强。小型颚式破碎机非常小,重量几百斤。

颚式破碎机工作原理

颚式破碎机工作原理图

动颚悬挂在偏心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动颚上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比i一般为3-6.由于运动轨迹简单,故称简单摆动颚式破碎机。
颚式破碎机厂区图

简摆颚式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动颚垂直位移较小,加工时物料较少有过度破碎的现象,动颚颚板的磨损较小。

颚式破碎机类型

1.液压颚式破碎机;
2.无磨削颚式破碎机;
3.冲击颚式破碎机;
4.直接驱动颚式破碎机;
5.双腔颚式破碎机;
6.楔辊式颚式破碎机;
7.欧版颚式破碎机.

红星颚式破碎机产品优势

颚式破碎机CJ
其短肘板、低悬挂、大摆角等技术运用,具有处理能力大,操作简单,维修方便和使用寿命长等特点,其优质钢板焊接、热处理过的坚固机架,深受国内外客户欢迎!
颚式破碎机现场图
1.破碎腔深而且无死区,提高了进料能力与产量;
2.其破碎比大,产品粒度均匀;
3.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;
4.润滑系统安全可靠,部件更换方便,保养工作量小;
5.结构简单,工作可靠,运营费用低;
6.设备节能:单机节能15%~30%,系统节能一倍以上;
7.排料口调整范围大,可满足不同用户的要求;
8.噪音低,粉尘少。

鄂式破碎机技术参数

型号
进料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250
150×250
125
10-40
1-3
250
5.5
0.8
720×660×850
PE-200×300
200×300
180
15-50
2-6
260
7.5
1.2
910×750×990
PE-200×350
200×350
180
18-70
3-10
260
11
1.5
1000×870×990
PE-250×400
250×400
210
20-60
5-20
300
15
2.8
1300×1090×1270
PE-400×600
400×600
340
40-100
16-60
275
30
7
1730×1730×1630
PE-500×750
500×750
425
50-100
40-110
275
55
12
1980×2080×1870
PE-600×750
600×750
500
150-200
80-240
275
55
15.8
2070×2000×1920
PE-600×900II
600×900
500
65-160
50-180
250
55
17
2190×2206×2300
PE-750×1060
750×1060
630
80-140
110-320
250
110
29
2660×2430×2800
PE-800×1060
800×1060
640
130-190
130-330
250
110
29.8
2710×2430×2800
PE-830×1060
830×1060
650
160-220
150-336
250
110
30.7
2740×2430×2800
PE-870×1060
870×1060
660
200-260
190-336
250
110
31.5
2810×2430×2800
PE-900×1060
900×1060
685
230-290
230-390
250
110
33
2870×2420×2940
PE-900×1200
900×1200
750
95-165
220-450
200
110
52
3380×2870×3330
PE-1000×1200
1000×1200
850
195-265
315-500
200
110
55
3480×2876×3330
PE-1200×1500
1200×1500
1020
150-350
400-800
180
160
100.9
4200×3300×3500
PE-1500×1800
1500×1800
1200
220-350 500-1000 180 280 122
5160×3660×4248
PE-1800×2100
1800×2100
1500
300-400 600-1200 160 400 150.6
6210×4013×4716
PEX-150×750
150×750
120
18-48
8-25
320
15
3.8
1200×1530×1060
PEX-250×750
250×750
210
25-60
13-35
330
30
5.5
1380×1750×1540
PEX-250×1000
250×1000
210
25-60
16-52
330
30
7
1560×1950×1390
PEX-250×1200
250×1200
210
25-60
20-61
330
37
9.7
2140×1660×1500
PEX-300×1300
300×1300
250
20-90
16-105
300
55
15.6
2720×1950×1600
