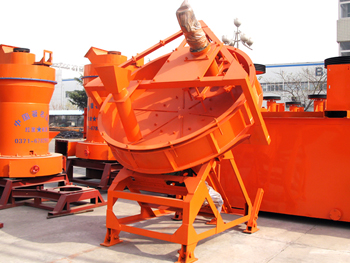

圆盘造粒机

圆盘造粒机是由红星公司结构国内外同类设备先进技术的基础上改造而成的,圆盘式造料机为容积式计量的给料设备,它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大...
0371-67772727

圆盘造粒机简介

圆盘造粒机是由红星公司结构国内外同类设备先进技术的基础上改造而成的,圆盘式造料机为容积式计量的给料设备,它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。作为细粒物料给料设备,适用于运送粉状、料状或小块状态的各种非粘性物料,如煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等粉状、粒状或小块状物料。

圆盘造粒机


可广泛应用于选金厂,采煤厂与化工,基建及机械化的铸造车间等作连续匀、定量的给料和配料之用。本机构造简单,调整方便,性能优越。本机适用输送物料粒度不大于50mm,不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。

圆盘造粒机适用范围

圆盘造粒机广泛适用于运送粉状、料状或小块状态的各种非粘性物料,如煤粉、水泥、熟料、化肥等物料。

圆盘造粒机的结构

圆盘造粒机由大盘、大齿轮、传动部分、机架、底座、刮刀架、无动力刮刀等组成。

圆盘造粒机的工作原理

预加水成球盘式全盘成球法。生料粉在双轴搅拌机内被雾化水匀湿润,形成粒度很匀的球核,然后送进成球盘中进行成球。料球的水分应控制在12~14%。水应大部分在双轴搅拌机内加入,成球盘中只加入少量的补加水,补加水量控制在0~3%左右。干粉造粒则直接加在成球盘内,并喷洒适量的水份,生料球核进入成球盘后在盘内受离心力,摩擦力和重力的作用,沿抛物线运动。由于物料的粘结性和可塑性,使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角,盘边高,转速及水份等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水份不断排挤出表面,由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度,然后随着倾斜盘体的转动从盘的边部排出盘外。

红星圆盘造粒机的特点:

1.圆盘造粒机结构新型新颖合理,重量减轻,高度降低。工艺布置灵活方便,适合老厂改造。
2.大盘倾角可调节。采用角度垫片,调整灵活方便。
3.采用特殊的无动力组合刮刀一体化使辅助功率消耗降低。
4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰,料球出盘时可保证料球 不被拉伤、撕裂。
5.全新清淤设计,由无动力组合刮刀清边清底,清角刮刀清盘角,配合盘体特殊处理技术,清淤、成球效果好,不 会出现大泥团,料球直径90%在3-5mm。

圆盘造粒机的型号参数

产品规格(m)
盘转
(转/分)
生产能力
(t/h)
配用动力
(kw)
盘斜度调整范围
外形尺寸(m)
总量(kg)
Φ2.2
14.25
4-8
7.5
35-55
2.8×2.75×2.58
2850
Φ2.5
11.81
5-10
7.5
35-55
3.2×2.3×3
3250
Φ2.8
1.21
12-16
7.5
35-55
3.4×2.6×3.1
3710
Φ3.0
11.3
15-18
11
35-55
3.7×2.7×3.3
4350
Φ3.2
9.6
15-20
11
35-55
3.9×2.7×3.4
5110
Φ3.6
9.1
18-24
15
35-55
4.3×3.1×4.0
6510
