螺旋分级机

螺旋分级机(又称分析机、螺旋分离器)是选矿工艺流程中的主要设备之一,该分级机被广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和...
0371-67772727

螺旋分级机简介

螺旋分级机(又称分析机、螺旋分离器)是选矿工艺流程中的主要设备之一,该分级机被广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。具有结构简单、工作可靠、操作方便等特点

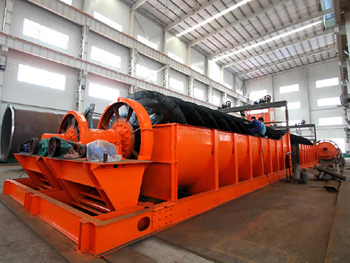

螺旋分级机



螺旋分级机的工作原理

螺旋分级机结构:分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。 螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种.

螺旋分级机的分类

高堰式单螺 分级机旋和双螺旋、沉没式单螺旋和双螺旋四种分级机,气流分级机即自分流式气流分级机,高压分级机,双轴分级机。

红星螺旋分级机的特点

1. SF系列砂石粉分级机说采用日本技术研制,专门用于机制砂干法生产工艺中超标石粉的分离,可以非常方便的控制机制砂石粉的含量,满足用户的要求。
2. 技术先进,工艺简单,特别适合于干法大、中型制砂生产线使用。
3. 0.00--0.75mm石粉含量在2%-15%之间可调。
4. 石粉质量易于控制,细度调整方便、灵活、可靠。
5. 瓦片内衬,维修率非常低。
6. 采用变频控制技术,操作更简洁。

螺旋分级机的维修保养

1、凡各润滑点以钠基润滑脂或钙基润滑脂润滑。
2、每班应查看减速机内部润滑油是否在油针刻线上,每6个月换次油。
3、及时清理分级机主轴上的矿砂粒或灰尘,否则会造成返砂量减少。
4、应经常检查下部支座或中间架轴瓦、轴承、密封圈是否磨损、轴瓦是否损坏,以便及时更换。
5、轴承润滑必须每隔4小时用手动干油泵向轴承内压注高压油,以保持轴承的密封性能。
6、及时更换分级机磨损叶片,叶片磨损会造成返砂量减少和磨粉细度变粗,严重的会影响分级机的使用寿命。

螺旋分级机技术参数

型号 螺旋直径(mm) 螺旋转速(r/min) 水槽长度(mm ≤) 电动机功率kw ≤ 外形尺寸mm≤ 机重t
传动用 升降用
FG-3 300 12-30 3000 1.1 ---- 3850 490 1140 0.7
FG-5 500 8-12.5 4500 1.1 ---- 5430 680 1480 1.9
FG-7 750 6-10 5500 3 ---- 6720 980 1820 3.1
FG-10 1000 5-8 6500 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 7.5 9600 1240 2680 6.2
FG-12 1200 4-6 6500 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 15 4.4 8230 2790 3110 15.8
2Fc-12 8400 15 4.4 10370 2790 3920 17.6
FG-15 1500 4-6 8300 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 15 4.4 10410 3390 4080 22.1
2FC-15 10500 15 4.4 12670 3370 4890 30.7
FG-20 2000 3.6-5.5 8400 11-15 3 10790 2530 4490 20.5
FC-20 12900 11-15 3 15610 2530 5340 28.5
2FG-20 8400 22-30 6 11000 4600 4490 35.5
2FC-20 12900 22-30 6 15760 4600 5640 48.7
FG-24 2400 3.67 9130 15 3 11650 2910 4970 26.8
FC-24 14130 18.5 4 16580 2930 7190 41.0
2FG-24 9130 30 6 12710 5430 5690 45.8
2FC-24 14130 37 8 17710 5430 8000 67.9
2FG-30 3000 3.2 12500 40 8 16020 6640 6350 73.0
2FC-30 14300 --- --- 17091 --- 8680 84.8
