球磨机

球磨机是由给料部、出料部、回转部、传动部等这些主要部件组成,其中传动部结构复杂,是由减速机、小传动齿轮、电机、电控四部分组成;主机包括筒体,有承载筒体并维系其旋...
0371-67772727

球磨机简介

球磨机在选矿设备生产线中占有重要的,主要用于矿石的碎磨作业。随着我国选矿产业的发展,球磨机也出现了越来越多的型号和越来越多的创新。球磨机是物料被经过粗破之后,进行再粉碎的关键设备。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。

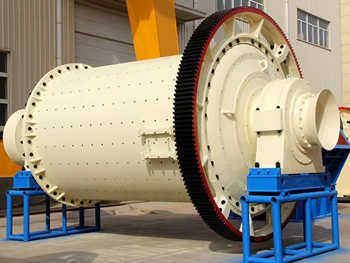

球磨机

球磨机工作原理

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

球磨机的结构组成

球磨机是由给料部、出料部、回转部、传动部等这些主要部件组成,其中传动部结构复杂,是由减速机、小传动齿轮、电机、电控四部分组成;主机包括筒体,有承载筒体并维系其旋转的轴承,还要有驱动部分,如电动机、传动齿轮、皮带轮和三角带等。球磨机是由水平的简体,进出料空心轴及磨头等部分组成,简体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与简体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段;关于叫叶片的零件,不算是主要部件,在进料端的部件进料口内有有内螺旋可称其内螺旋叶片,在出料端的部件出料口内有内螺旋也可称其内螺旋叶片;在出料端的辅助设备中如果用螺旋运输机,在该设备里会有叫螺旋叶片的零件,但是严格的说,他已经不算球磨机的零件了。
另外中空轴使用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内部镶有耐磨衬板,拥有良好的耐磨性;这些条件使球磨机运转平稳,工作可靠。红星机器特别注重在细节上的问题,争取生产出优质机器。

球磨机的安装

球磨机正确的安装方法是今后机器能够良好运作的基础,也是对整个生产操作的负责。为了保证使用过程中球磨机各部件的位置精度不发生大的变化,球磨机的基础应采用整块式结构。球磨机应该安装在耐压强度达到75%以上的牢固的混凝土基础上,以增加机器的稳固性。在安装之前应该对基础的质量进行检验,要求混凝土没有影响强度的缺陷,预留孔的数量和位置符合要求,预留孔内无积水、油污等杂物。

红星球磨机结构特点

中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。

球磨机的分类

球磨机分为:溢流型球磨机、干式球磨机、搅拌球磨机、水泥球磨机、小型球磨机、湿式球磨机等系列的球磨机产品广泛应用与各个领域。

球磨机系列产品技术参数

规格型号 筒体转速(r/min) 装球量(t) 进料粒度(mm) 出料粒度(mm) 产量 电机功率(kw) 总重量(t)
(t/h)
Ф900×1800 36~38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.5
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.7
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 12
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 12.8
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 13.8
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 16.8
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 21
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 29
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 35.5
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 34.8
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 38
Ф2100×7000 23.7 26 ≤25 0.074-0.4 8-48 280 56.6
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 51.8
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 60
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 54
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 65
Ф2700×4000 20.7 40 ≤25 0.074-0.4 12-80 380 94
Ф2700×4500 20.7 48 ≤25 0.074-0.4 12-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 800 137
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 158
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 175
