螺旋溜槽简介

红星螺旋溜槽属于新型的玻璃钢旋转螺旋溜槽,是综合了螺旋选矿机、老式螺旋溜槽、摇床、离心选矿机的特点,于1977 年研制成的一种新型设备,是采矿、选矿的好设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。

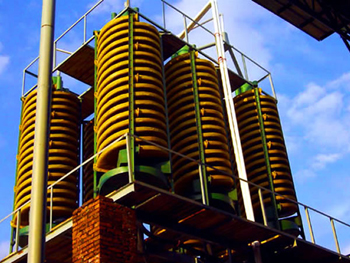

螺旋溜槽

螺旋溜槽的应用范围

本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、回收率高,占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快等优点。

螺旋溜槽的机构

螺旋溜槽都有给矿均匀器、十字架(三脚架)、给矿槽、螺旋槽、截取槽、集聚斗、槽支柱组成。

红星螺旋溜槽的特点

产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

螺旋溜槽的工作原理

将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。

螺旋溜槽的安装程序

1、首先检查玻璃钢螺旋片的质量(特别是工作表面的质量),尺寸和形状符合要求时方可装配。
2、螺旋片上的联接螺栓孔一般由制造厂预先配钻好。如制造厂没有加工,则需按同一样板钻孔,以保证具有良好的互换性。
3、用螺栓将五圈螺旋片联接成一组螺旋槽,水平放置,相邻两片法兰联接处以内表面平滑过渡为准,联接时要特别注意下片表面不得低于相应的下片表面。沿径方向。(槽宽方向)从外缘对齐为准,不允许下片外缘靠里,这样安装的目的是防止发生矿流飞溅。联接处有缝时,需用腻子抹平。
4、将已联接好的五片一组的四头(或二、三头)螺旋槽旋在一起,分布成要求的形状。
5、将四根(三根)柱依次分别装在四个(或三、二个)螺旋槽上,用螺栓将螺旋槽与支柱固定,然后安装十字架(三角架),使各头螺旋沿四周均布,再旋好全部螺栓,安装后,螺旋片要保持自然形状,不得有显见的变型。 6、将给矿槽和产品截取槽分别装在螺旋槽前端和尾端要保证联接处严密不漏水,如有缝隙,需用涂料封严,要保证槽面平滑过度。
7、给矿匀分器和产品集聚斗与槽支架不联接,自由放置在支架上,安装时要注意按图放正位置。分配器的各个排管要分别对准相应的给矿槽。
8、螺旋溜槽基础一般不需固定,但在放在同一水平四个(三个)平面基础上,安装后,要检查螺旋槽的竖轴线是否铅垂,可以在立柱下面加垫片调整铅垂度。螺旋溜槽要在适当高度处设操作平台,螺旋溜槽支柱与平台需适当联接。
工业上大量使用时,应成组配置,用多管分矿器定量给矿,螺旋溜槽应连续成排配置,以节约占地面积。

螺旋溜槽的型号参数

型号 5LL-1200 5LL-900 5LL-600 5LL-400
外径(mm) 1200 900 600 400
螺距(mm) 900/720/540 675/540/405 450/360/270 240/180
距径比(螺距/直径) 0.75/0.6/0.45 0.75/0.6/0.45 0.75/0.6/0.45 0.6/0.45
横向倾角(度)
每台最多安装螺旋头数 4 4 3 2
给矿粒度(mm) 0.3-0.03 0.3-0.03 0.2-0.02 0.2-0.02
给矿浓度(%) 25-55 25-55 25-55 25-55
生产能力(t/h) 4-6 2-3 0.8-1.2 0.15-0.2
外形尺寸 长(mm) 1360 1060 700 460
宽(mm) 1360 1060 700 460
高(mm) 5230 4000 2600 1500
重量(kg) 600 400 150 50
