圆锥破碎机衬套改造提升破碎效率

发表时间: 2014-9-10 10:06:18

传统圆锥破碎机在零部件设计制造上存在一定的问题,导致设备的生产效率大打折扣,为了保证设备的生产效率,我们队圆锥破碎机的衬套进行了系统改造。这使得我们的新型圆锥破碎机摆脱了传统圆锥破碎机的弊端,实现了整体化的蜕变。

一、圆锥破碎机衬套改造前存在的问题

(1)圆锥破碎机在运行过程中机架镗孔变形严重;

(2)圆锥破碎机原机配套使用的机架衬套为锡青铜,由于机架镗孔变形严重,若选用的机架衬套尺寸稍有出入,就会引发烧套、炸套事故 (在装加大套时若压入力较大达到 50t,运转初期套易烧毁变形;若装较小套或标准套,由于机架与套间间隙较大而易碎套);

(3)圆锥破碎机衬套的使用寿命低;

(4)圆锥破碎机机架衬套发热变形故障频繁,每月还需检修处理 4~5 次 (一般用抛光机打磨发烧点)。

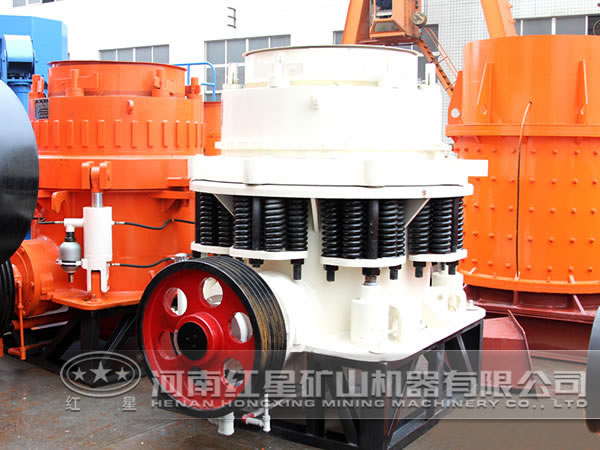

圆锥破碎机

二、圆锥破碎机衬套的改造方案

(1)圆锥破碎机的衬套材料的选用结合圆锥实际,我们认真比较可做圆锥衬套的 3 种材料:锡青铜、巴氏合金及尼龙 (MC-6) ,分析各种材料的实际特性,决定用具有较高的强度和良好的冲击韧性,有一定的耐热性,有优异的耐磨性、自润滑性和容让性的尼龙材料做圆锥衬套。

(2)圆锥破碎机的衬套结构的改进为接近机架原有的配合精度 (H8/k7),同时为了便于定货和方便使用,在充分考虑尼龙套的热胀性和定位需求的基础上,我们确定了尼龙套的基本结构及相关尺寸。机架衬套各部的基本尺寸分别为:上口f 601 mm,中部f 570.2 mm,下口 568.2mm,内径f 531 mm(较标准尺寸大 1 mm),而锥形衬套内径增大 1 mm。因无法采用原铜套浇注铅锌合金的办法定位,我们采用错位开槽、螺栓紧固或焊接压板的办法固定尼龙套。机架衬套变动尺寸及定位形式(锥形衬套定位参考机架衬套),要注意圆锥破碎机的零部件更换技巧。
