颚式破碎机的齿板改造方案及其效果分析

发表时间: 2014-10-20 9:23:47

颚式破碎机在工作中随着工作强度与工作时间的增加使得设备的磨损率也随之加大,其中齿板就是重要的易损件。在生产中,颚式破碎机的齿板消耗量的多少,对整个破碎成本的高低有直接影响。为了保证颚式破碎机的生产效率,我们对颚式破碎机的齿板进行了升级改造,提高其使用效率。

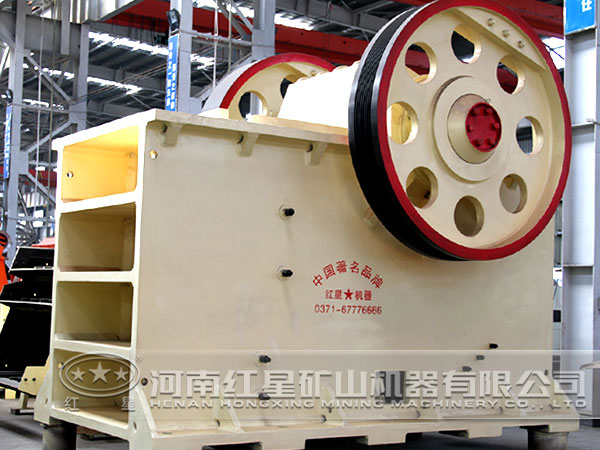

颚式破碎机

1、生产中的问题

进入颚式破碎机颚膛(即固定颚齿板与可动颚个子板之间的空间)中的矿石,由于动颚绕固定心轴作周期摆动,使矿石受到挤压、劈裂和弯曲而破坏。被破碎的矿石在动颚齿板离开固定颚齿板的瞬间,经下部排矿口排出。

由于动、定颚齿板为直接与矿石接触的零件,工作时遭受到很大的破坏和矿石的摩擦作用,因此磨损大,需经常更换。材质为ZGMn13Cr2,定颚齿板重量为1355kg,动颚齿板重量为1530kg。使用约45d,磨损量超标后,可以将齿板旋转180°,即一付齿板的平寿命周期为90d。

2、改造

为延长齿板使用寿命,我们对齿板进行了改造。

(1)改变齿型。改造前约使用一周齿板齿面磨损。

维修工人需要停车调整齿板两侧与机架的平衬板之间的间隙(按使用需求需留有4~8mm间隙)以保证齿板在长期破碎矿石的过程中被压延、伸展有一定空间余量,改造齿型后,约两周调整一次间隙即可,延长了停车调整间隙的周期。

(2)加厚齿板。将齿高总体加厚30mm,延长了使用时间。

(3)减少了垫板数量。为保护动颚和机架前壁与齿板的接合表面和坚固螺栓,在齿板与动颚和机架前壁之间,原来垫一组由2块厚度为30mm钢板组成的垫片,现改为一块30mm钢板。

改造后的齿板比改造前齿高加大15mm,总体加厚30mm,并且减少了一块垫板,改变了齿板的受力,减少了齿板振动,从而延长了齿板寿命。齿板的使用寿命由原来的90d,延长到目前的180d。

3、结语

(1)改造前,因齿板磨损快,破碎机生产90d后就需要更换动、定颚齿板各1块,备件费用约2.31万元;改造后齿板使用寿命延长到180d,备件费用为2.82万元,节约资金约3.58万元/a。不但解决了齿板使用量大的问题,也大大降低了生产成本。

(2)每更换一次齿板需设备停车2~3h,改造后提高了设备作业时间及设备可开动率,减少了维修工人的劳动强度,有利于颚式破碎机的保养。
