颚式破碎机机架结构的改进

发表时间: 2015-6-1 14:58:08

通过对颚式破碎机机架的受力分析可知,机架在肘板座处承受着很大的应力,而且部分结构也有浪费材料的现象,因此我们需要对其进行改进。

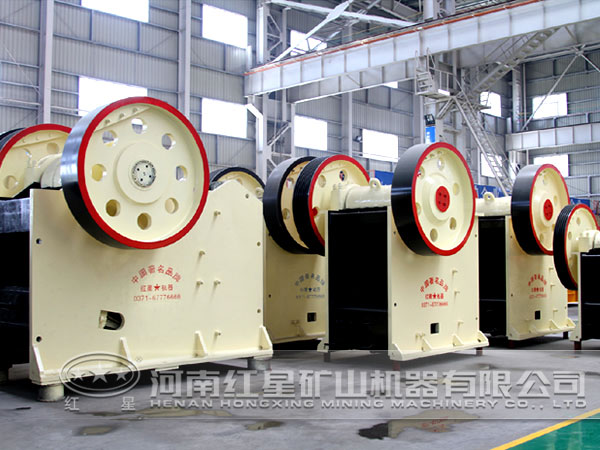

颚式破碎机

1、可以增加颚式破碎机肘座前板和肘座后板的厚度,另外将外部的2块筋板去掉,并在颚式破碎机肘座前板和肘座后板间增加4块筋板来加强肘板处的强度,减小所受应力。

2、颚式破碎机肘板力通过调整垫片作用在肘座上,肘座的受力面积就是调整垫片的面积。而由于颚式破碎机原来的调整垫片较窄,导致肘座应力较大且容易变形。可以将调整垫片的宽度增大,保持总肘板力不变,可以有效降低作用在颚式破碎机肘板座上的压力。

3、颚式破碎机前后墙侧板的应力很小,有很大的应力余量,所以可以适当减小颚式破碎机前后墙侧板的厚度、前墙竖直筋板的厚度和前墙水平筋板的厚度,从而减轻颚式破碎机机架的重量。
