高堰式双螺旋分级机的构造设计

发表时间: 2013-5-2 10:46:15

当前铁矿选矿设备中分级机械使用较广的主要是高堰式双螺旋分级机,但由于这种螺旋分级机进入行业市场的时间并不长,现在仍然有很多客户对这种分级机不了解,所以本文我们讨论铁矿选矿设备高堰式双螺旋分级机的构造设计。

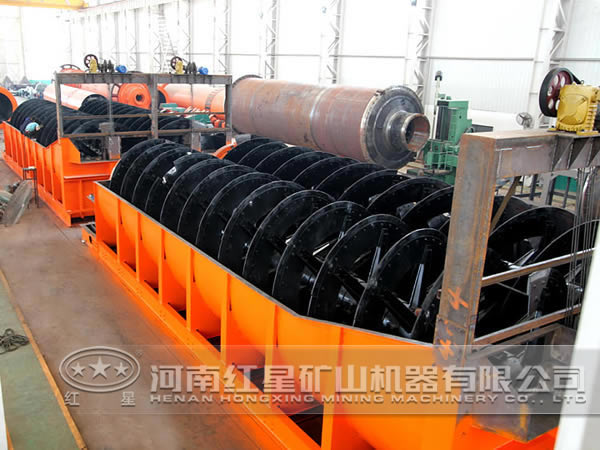

高堰式双螺旋分级机

高堰式双螺旋分级机的螺旋轴通过电动机、减速机、圆柱齿轮和圆锥齿轮副传动,传动装置装在设备上端,由于设备停车后,沉砂会将下部叶片淤埋而造成启动困难,因而在尾部没有螺旋轴升降机构,由于一台电动机、减速机、圆锥齿轮副带动丝杆使轴升降。

高堰式双螺旋分级机下部的轴承支座浸没在矿浆中,支撑螺旋轴转动,其密封要求相对较高,现在常用的有两种密封装置:盘根迷宫式和高压干油联合密封滚动轴承支座和压力水封橡胶轴承支座。滚动轴承支座平时注意及时加油维护,寿命可达一年以上,压力水封橡胶轴承支座成本较低,寿命可达三个月左右。

高堰式双螺旋分级机的半圆形水槽由钢板和型钢焊成,槽体中部侧壁上有进料口,槽体上端的下部有返砂口。槽体下端的底部有放水阀,此阀在正常工作时关闭,在检修需要排空槽体内矿浆时打开。槽内装有纵向空心轴,轴上以卡箍方式装有螺旋导角相对应的左右支架,上面固定左右螺旋大叶片,其螺旋机构多采用双头等螺距螺旋,并在大叶片边缘装有耐磨的小叶片。

高堰式双螺旋分级机的空心轴通常用厚壁无缝钢管,大直径空心轴用长钢板卷成形后焊接而成。空心轴上、下两端焊接有轴颈,上端支撑在十字头轴套内,下端支撑在下部轴承支座中,支座的轴头支撑在传动架上,以此为支撑转轴可升降螺旋,亦可支撑螺旋轴旋转。
