立式圆筒筛的结构及筛分原理

发表时间: 2013-7-22 11:04:24

立式圆筒筛是一种常见的干法细筛,在很多工业部门中有不错的应用。其优点是振动强度很大,物料对筛面有清理作用,抗堵孔能力强,单位筛面面积处理能力大,能有效筛分。立式圆筒筛的结构及筛分原理分析如下文。

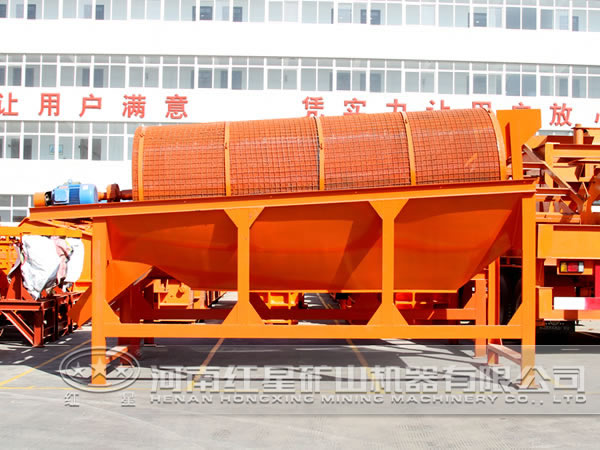

立式圆筒筛

立式圆柱形筛筒的上部通过径向筛条装有给料圆盘 ,给料圆盘的周边与筛筒的内表面有一定间隙,以便使筛分原料漏下;筛筒的中部或下部装有“米”字形支撑架,筛筒通过安装在“米”字架,支承在立置的曲轴的偏心轴径处。曲轴的上部齿轮通过行星齿轮与装在给料盘上的内齿圈(三者构成减速器)联系;曲轴的上端和下端各装有一个轴承,并通过轴承座支承在机壳上。

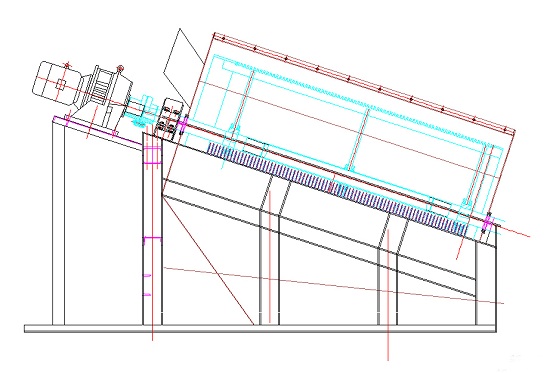

滚筒筛结构图

当电动机通过传动带驱动曲轴转动时,带动筛筒绕轴线作水平面的高速圆运动,同时,由行星齿轮减速器带动给料盘和筛筒绕其几何轴线低速转动,即筛筒的运动是复合运动。为平衡筛筒作圆运动时所产生的离心惯性力,在曲轴上装有配重。

立式圆筒筛的筛分原理:物料从给料溜槽给到圆盘上后,因圆盘的上表面设有若干辐射状布置的径向叶片(物料扩散板),使物料在离心力作用下从圆盘与筛筒的间隙漏下,按圆周均匀给到筛筒的内表面上。复合运动的筛面使物料从筛面上近乎沿切向水平抛出,并投射到筛面的另一个周向位置上,使一部分细颗粒透过筛孔。如此反复抛出与投射,直到完成筛分,筛筒内、外侧的粗、细物料在其重力作用下下落,并分别经漏斗收集后排出。
