新型焦炭破碎机的结构设计先进潜力巨大

发表时间: 2014-10-27 9:55:48

煤炭破碎需要专业的破碎机,这样才能保证煤炭资源的合理利用。红星破碎设备点亮选煤厂建设新征程,研究了新型的焦炭破碎机,该破碎机与其他破碎设备有所不同,下面来了解一下其结构设计优势。

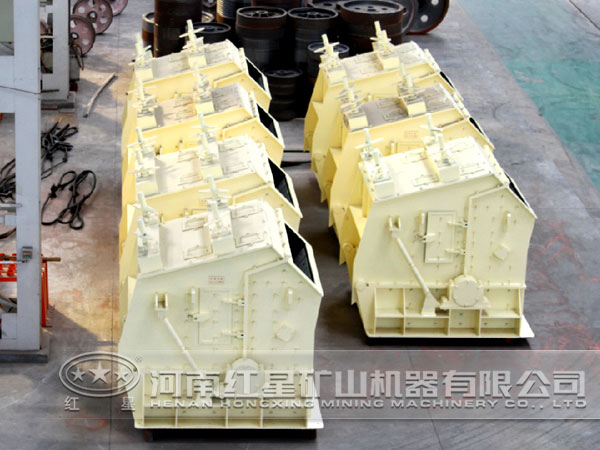

破碎机

1.齿轮桥

齿轮桥结构由4个标准渐开线齿轮和轭板组成,允许破碎机在运行中人工调节齿辊间距,调节距离达120m。固定辊小齿轮和可移动辊大齿轮通过平键与各自的破碎辊轴固连在一起,在2个齿辊轴端各安装了2个弧形轭板。在弧形轭板的一端还安装了过桥齿轮,并用联接板4将2块弧形轭板联接起来,使弧形轭板在运转过程中始终保持高副接触。在破碎过程中,遇到超过破碎能力的物料时,可移动破碎辊被迫左移,带动弧形轭板的一端一同左移,这时弧形轭板产生倾角变化.即轭板绕大齿轮1相对转动,拖动过桥齿轮3也绕大齿轮1转动。由于有联接板4的作用,右侧的轭板也发生相应的转动,使一对过桥齿轮3始终保持正常啮合。

在破碎机工作过程中,不需停车就可随时通过丝杠调节排料粒度,这是普通破碎机办不到的,这款煤炭破碎机发展潜力巨大。

除此之外,为了确保可移动齿辊的两端同步地移动,还可设置链轮机构。调整两齿辊的间隙时,只要拨动罚整机构,就可使破碎辊两端平行地移动,使两破碎辊保持平行。

2.破碎辊

破碎辊的基体为八边形,上面用高强螺栓固定了8块齿板。齿板上按一定规律布置了一系列的大小不同的刀片状齿。组装后,刀齿呈人字形螺旋线排列。物料进人破碎机后,可直接破碎排出,有的大块焦炭一次不能直接破碎,在螺旋线的作用下,边破碎边向辊子两端移动,使破碎辊中部与端部的破碎齿磨损率趋于一致,提高了齿板的使用寿命。同时这种布齿方式还有另一个好处,在破碎的瞬间仅有4个大齿参与破碎,能量集中到几个齿上,有利于破碎坚硬的焦炭,又不易产生过大的反冲力。

3.安全保护装置

在破碎机上设有3种保护,一是在可移动齿辊一端设有重型弹簧缓冲装置,以减弱工作过程中产生的超限冲击力,当遇到一块难以破碎的物料时可移动辊避开,使该物料排出,之后弹簧使可移动辊迅速复位。二是在从动带轮的轴套内装有剪切安全销。在瞬间较大的过载中,即可剪断安全销,切断传动,保护设备的其它部分不致损坏。三是设置了电气过载保护装置,在破碎机处于持续低过载状态下,可自动切断电源,起到保护整机作用。
